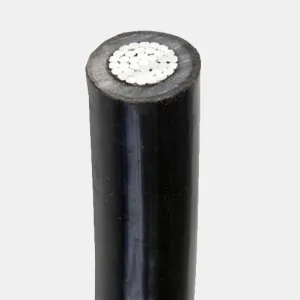

NF C 33-226 AL/XLPE/HDPE HTA CIS CIS โดยตรง

สายเคเบิล NF C 33-226

1. Scope:  สายเคเบิล NF C 33-226

ข้อมูลจำเพาะครอบคลุมสายเคเบิลหุ้มฉนวนค่าโสหุ้ยสามคอร์อัตรา 12/20 (24) KV โดยทั่วไปสอดคล้องกับ IEC60502-2

สายเคเบิล HTA เหมาะสำหรับแอปพลิเคชันพลังงาน MV โดยเฉพาะอย่างยิ่งสำหรับการเชื่อมต่อในสถานีหม้อแปลงและสถานีขับเคลื่อนระหว่างสายอากาศและสถานีหม้อแปลงและสำหรับระบบส่งกำลังไฟฟ้ายานยนต์

2. Construction: สายเคเบิล NF C 33-226

2.1 ตัวนำ

อลูมิเนียมวงกลมที่ติดอยู่และกระชับไปที่ IEC 60228- Class 2

2.2 การคัดกรองตัวนำ

เครื่องอัดรีดเทอร์โมเซตติ้งชั้นกึ่งตัวนำที่สอดคล้องกับ IEC 60502-2

2.3 ฉนวนกันความร้อน

XLPE thermosetting วัสดุที่สอดคล้องกับ IEC 60502-2

2.4 การคัดกรองฉนวนกันความร้อน

เลเยอร์เซมิคอนดักเตอร์ thermosetting ที่อัดขึ้นรูปใช้เทปกึ่งตัวนำที่บวมสำหรับความหนาแน่นของน้ำ

หน้าจอ 2.5.5

ลวดทองแดงอ่อนนุ่มและ /หรือเทปทองแดงที่ใช้อย่างเป็นเกลียวหรือเทปอลูมินิวใช้ยึดติดกับปลอก PE ด้านนอก

2.6 ปลอกด้านนอก

ปลอก PE สีดำที่อัดขึ้นมาหรือพีวีซีตามความต้องการเฉพาะของลูกค้าสอดคล้องกับ IEC60502-2

2.7 Messenger เหล็ก

สายเหล็กที่ติดอยู่ด้วยเหล็ก 50 หรือ 70 มม. 2 หรือ 70 มม.

3. Dimensional Characteristics(Size):สายเคเบิล NF C 33-226

3x50/16, 3x70/16, 3x95/16, 3x120/16, 3x150/25, 3x185/25, 3x240/25

4.Characteristics: สายเคเบิล NF C 33-226

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 12/20 (24kV)

อุณหภูมิจัดอันดับ:

อุณหภูมิการทำงาน: +90ºC

ลัดวงจร: +250 ° C

รัศมีการดัดขั้นต่ำ

แกนเดี่ยว: เส้นผ่านศูนย์กลางโดยรวม 13 x

ในระหว่างการติดตั้ง: เส้นผ่านศูนย์กลางโดยรวม 26 x

Multicore: เส้นผ่านศูนย์กลางโดยรวม 6 x 6 x

ในระหว่างการติดตั้ง: เส้นผ่านศูนย์กลางโดยรวม 12 x
